Feeder
Warum ist Quasys der richtige Partner für Feeder?

Quasys AG FEEDER

  • Quasys liefert seit 2006 Fördermodule
  • Gelieferte Fördemodule: 1800 Stapler und 650 mit Direktzugriff
  • 80+ unterschiedliche Typen
  • Verschiedene Partner von Quasys garantieren Liefersicherheit
  • Firma in Privatbesitz ermöglicht sehr schnelle Kommunikationswege

Industries

  • SMT Bestückung
  • Test Handler
  • Vereinzelung
  • Programmierung
  • Die Bonder
  • Inspektion
  • Markierung
  • Sondermaschinenbau
  • Uhrenindustrie

Sehen Sie Feeder in Aktion:

Quasys JTF2 Jedec Tray Feeder

Quasys JTF3 Random Access Feeder

Quasys Feeders

Stapelverarbeitung und Direktzugriff in der Gegenüberstellung

JEDEC Tray Feeder
JTF2 PLUS

  • Einzelne Komponente
  • Stapelverarbeitung
  • Anpassungen an Prozesse beim Kunden

XY: 322.6 x 135.9 mm
Z: 7.62 mm / 12.19 mm

Autonomie 30 / 20 Trays

Maximales Stapelgewicht 9kg (optional 18)
Maximales Tray Gewicht 600 g

Thick Tray Option

XY: 322.6 x 135.9 mm
Option A) Z: 19 mm
Option B) Z: 40 mm

Die Autonomie hängt von der Stapelhöhe ab

JEDEC Feeder mit Direktzugriff
JTF3 PLUS

  • Cassette Load Feeder
  • Multi Komponenten
  • Direkt Zugriff
  • Customization erhältlich

XY: 322.6 x 135.9 mm
Z: 7.62 mm / 12.19 mm

Zuladung exkl. Magazin 10kg
Tray 600 g

Magazine / Autonomie – Abstand – Max. Tray Höhe
18 Trays / 18 Slots – 11.5 mm – 8 mm
14 Trays / 14 Slots – 16 mm – 12.5 mm
13 Trays / 13 Slots – 17 mm – 13.5 mm
12 Trays / 12 Slots – 18.6 mm – 15.1 mm
10 Trays / 10 Slots – 20.7 mm – 17.2 mm
7 Trays / 7 Slots – 29.9 mm – 26.4 mm
Andere Grössen auf Anfrage

Waffle Pack Feeder
WPS4 PLUS

  • Fördert 4’’ Waffle Packs
  • Äusserst kompakte Bauform
  • Autonomie 35
  • Von/zu einem Prozess

Auch als Open Conveyor erhältlich
Tracking mittels Barcode Leser möglich (auf Anfrage)

Max. Stapelgewicht mit Komponenten 9 kg
Max. W/P Gewicht 600 g

JEDEC Tray Feeder
HighZ

Sonder Feeder – Aufbau nach Bestellung

XY: 322.6 x 135.9 mm
Z: 7.62 mm / 12.19 mm

Autonomie 66 / 32 Trays

Maximales Ladegewicht ohne Magazin 18kg
Maximales Tray Gewicht 950 g

Feeder mit offenen Conveyor
für JTF2 und JTF3

JTF2: SMEMA Kommunikatoin
JTF3: serial
Ein Feeder kann als Lader und/oder als Entlader konfiguriert werden

Unterschiedliche Längen der offenen Conveyor erhältlich:
140 mm
335 mm
635 mm

Random Access Feeder
Spezial Feeder basierend auf JTF3

Sonder Feeder

Tray XY: 322.6 x 160 mm
Z: 8 mm

Autonomie 10

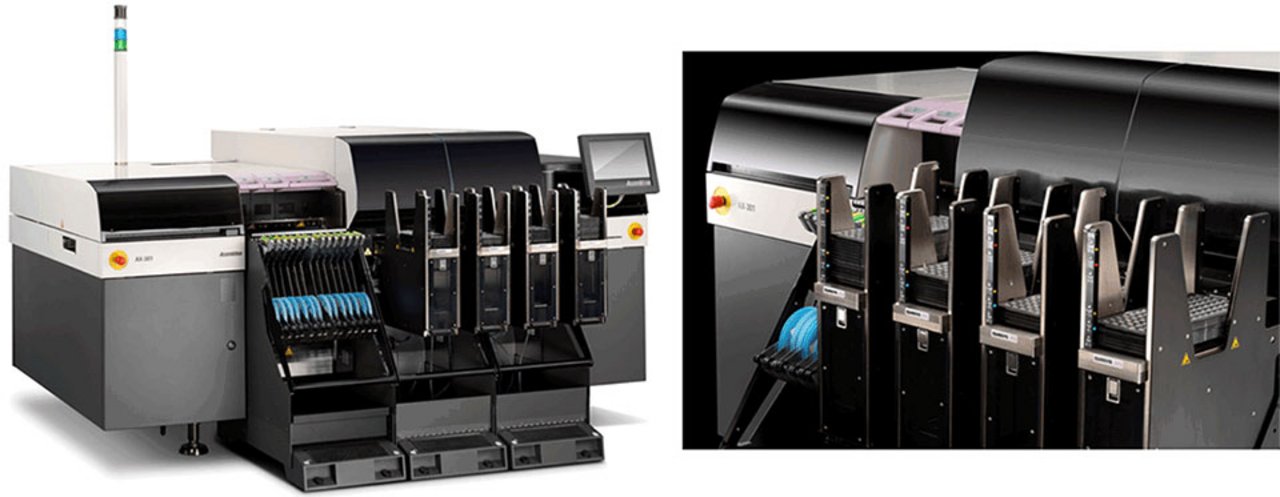

Integrationsbeispiele


Kommunikation

Discrete IO

  • DIO Standard 4x Input 6x Output
  • SMEMA (Open Conveyor)

Seriell

  • Basic und Erweitertes Protokoll, auf
    UDP/IP, TCP/IP, RS232, RS485, Vcom

Feeder Software Features

Die Feeder Software wird laufend verbessert und Fehler ausgemerzt. Nach über 400 Lieferungen der neuen Steuerung hat die Software einen sehr stabilen Stand erreicht. Neue Funktionen können nach Aufwand angeboten werden. Kürzlich hinzugefügt:

  • STOP and RESET neu über Extended Protocol verfügbar
  • Almost Empty Message (JTF2)
  • Download tool NFT neu als Command Line ausführbar
  • Open Conveyor – Extended Protocol for JTF2 and JTF3
  • Split Speed
  • High Component Feature SMEMA for JTF3
  • Tray kann mit Remove Command von Pick-Position genommen werden ohne Prozess zu unterbrechen
  • Almost Empty Signal - eine Warnung an die Host wenn frische Trays dem Ende entgegen gehen

Download

Tool NFT

Das NFT ist ein Windows basierendes Tool um Software auf den Feeder zu laden. Es bringt Zeitersparnis beim Einrichten des Feeders.

  • Download Firmware
  • Download Config Files

Die Übertragung erfolgt über UDP/IP oder RS232.

Versionsverläufe des Configuration Files sind auf dem PC zu führen.

Kontaktieren Sie Quasys um die richtige Version zu erhalten.

Linie


Options

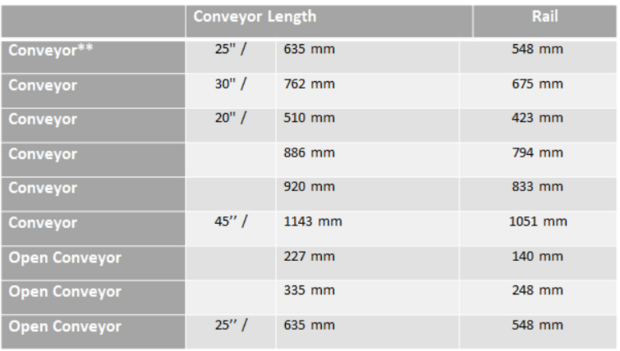

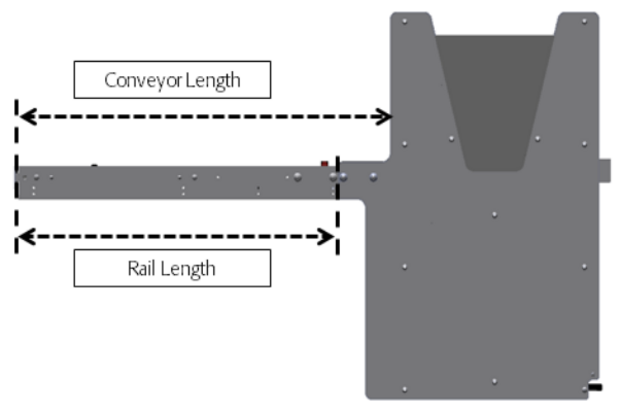

JEDEC Tray Conveyor Definition

(Kopie 2)

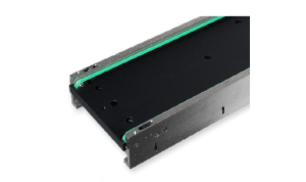

Offener Conveyor

Damit können Trays einem nachgelegenen Prozess übergeben werden, mit z.B. SMEMA

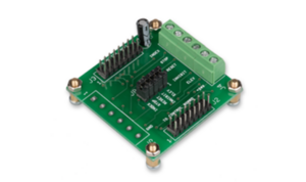

Reset Board

Die Steuerung über das Bedienpanel kann übernommen werden

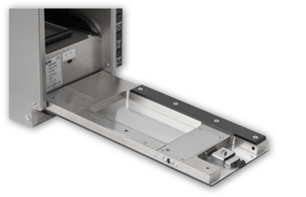

Verschliessbare Türe

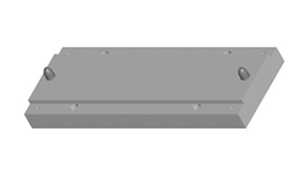

Montageplatten

Bündig mit Conveyor Schienen

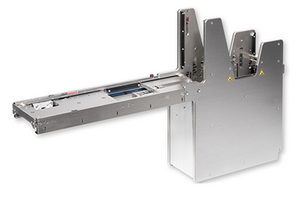

Chromstahl Seitenplatten

Kundenspezifische Feeder mit kurzen Ohren für ergonomisches Entladen von Trays
